奶厅待挤厅回冲系统简介

  奶厅待挤厅回冲系统为采用前厅收集的废水来冲洗待挤厅地面的自动水冲洗系统，主要组成部分有回冲泵、室外控制柜、多路气囊阀、室内分体控制盒等。该系统通过控制待挤厅的气囊阀开启次序逐步清洗待挤区，可自动逐路冲洗也可以手动多路冲洗。

  我公司自主研发的气囊阀为专利蘑菇视频（ZL2020 2 0631521.8），该阀体采用的双气囊增大了压板行程，具有快速释放/封闭管线的功能，气囊骨架采用整体热镀锌处理。该气囊阀盖板采用6mm厚度波纹板，可承载牛只踩踏。

序号

组成部分

规格参数

备注

1

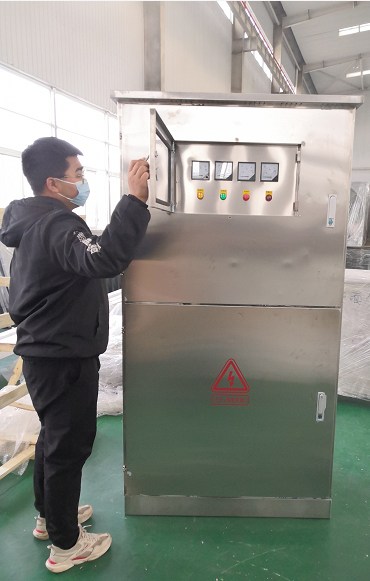

控制柜箱体

规格：1850mm×1000mm×500mm，立式；

材质：304不锈钢，防雨落地柜，上下三隔层设计；

隔热措施：顶部保温隔热处理、隔层保温处理；

启动方式：软启动；

功能：具备过热保护、缺项保护、干烧保护功能，自带气源；

控制部件：回冲泵（37Kw）。遥控控制。

2

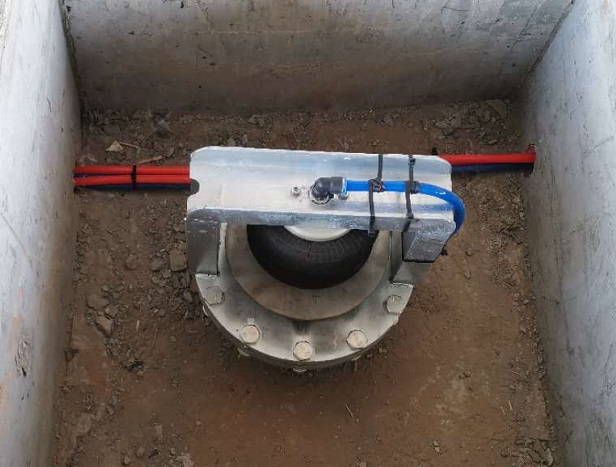

双气囊

进口材料生产,连接盘135mm,气囊直径189mm,充气高度160mm；气动速释型，具有快速释放/封闭管线的功能，整体热镀锌处理。冲水阀进水口直径为250，阀帽顶同周围地面为平面。盖板厚度5mm镀锌波纹板。

3

泵及耦合装置

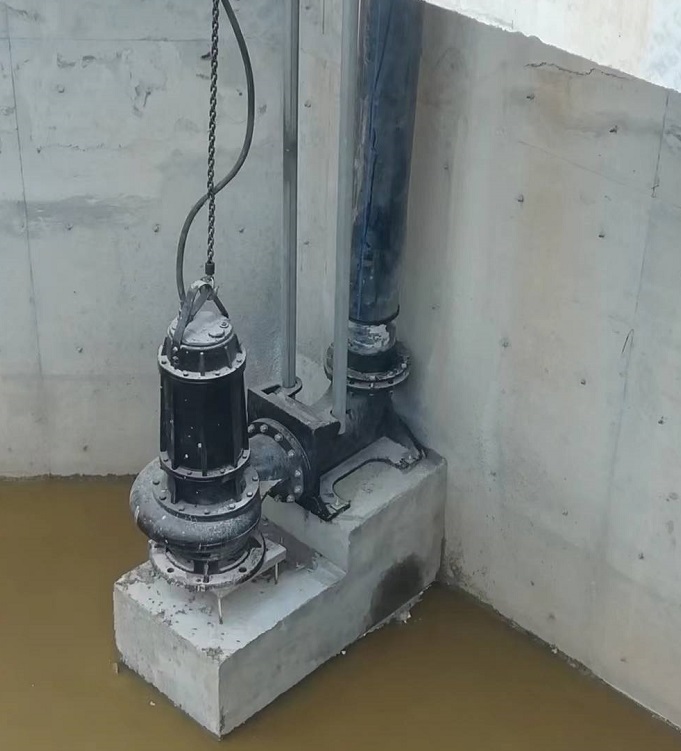

250WQ600-37带刀潜污泵,口径250mm，流量600m³/时，扬程12m，功率37kw; 泵体采用自动耦合式安装，将输送管线与耦合器基座法兰连接，耦合器基座固定在专用基础上，泵体依托耦合器爬升导杆可轻松摘取和自动连接管线。此外，所有泵体均配有热镀锌吊链，通过控制龙门架上的电葫芦可方便的将沉重泵体起吊检修。

4

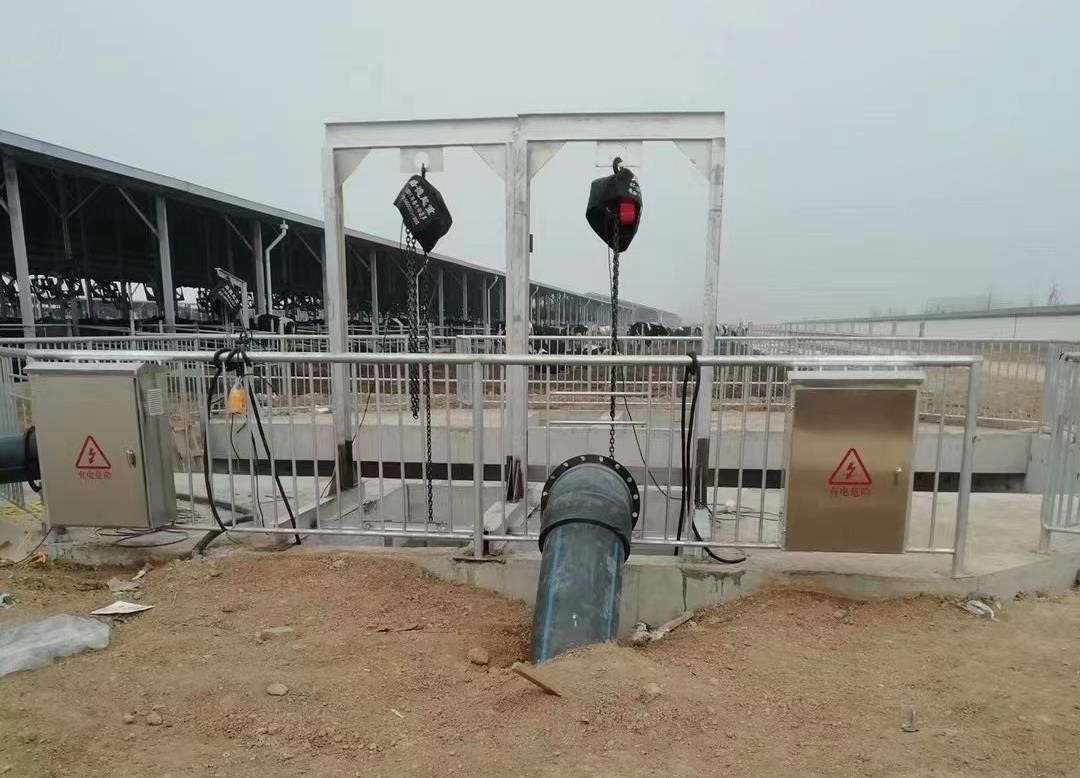

吊泵龙门架

用于回冲泵、输送泵的吊装依附支架。

甲方现场制作
